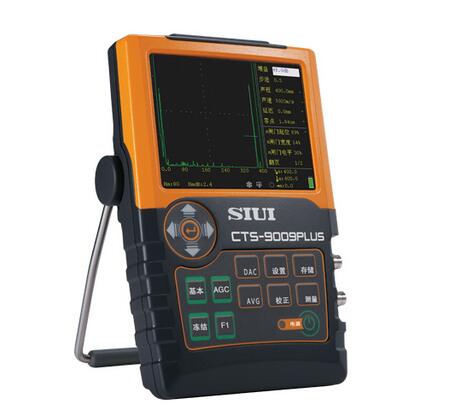

CTS-9006/9008/9009PLUS輕便式數字超聲探傷儀
輕便、易用、可靠
——SIUI新一代大功率探傷儀
▲性能強勁:高壓方波發射、穿透力強,滿足大型鑄、鍛件探傷的需求
▲小巧輕便:整機(含電池)重量約1.25Kg,高空、野外作業輕松自如
▲操作簡易:按鍵少,定義明確,實現單手握持操作
▲防塵防水:按IP65防護標準設計,適應復雜的工業探傷環境
▲超低功耗:標配鋰聚合物電池,連續工作時間長達7小時
▲功能齊全:網絡通信、動態回放、探頭頻譜分析、曲面修正、USB轉存、RF(射頻)顯示、AWSD1.1/D1.5、API 5UE評價標準
頂級功能與性能:
▲發射脈沖電壓50~500V可調,發射脈沖為尖脈沖或方波,方波寬度51~850ns可調
▲工作頻率范圍0.5 ~ 20 MHz,靈敏度余量≥70 dB,分別突顯寬頻帶和高靈敏度的優點
▲20 ~ 2000Hz的脈沖重復頻率,步進20Hz,避免探傷過程中出現混響信號
▲最高采樣速率240MHz,測量分辨率0.1mm
▲簡便實用的探頭頻譜分析功能,快捷掌握探頭的波形、頻譜和中心頻率,令探傷評價更準確
▲網絡通信,實現探傷儀與計算機的實時雙向通信和遠程控制
▲外部U盤無限或內部3分鐘動態記錄功能,實現掃查過程全記錄
▲專用測厚功能模塊,具有多種測厚模式
▲RF(射頻)回波功能,對于薄壁材料測量或?qū)W術研究和定性分析有很大幫助
▲端點反射法測量焊縫裂紋高度
▲內置AWS D1.1/D1.5、API 5UE評價標準
▲通過回波擴展功能可將閘門內回波區域放大到整個屏幕顯示
▲自動增益控制AGC,配合峰值回波、圖像凍結功能,快速確定缺陷最高波,探傷更高效
▲AVG曲線,使用已知平底孔或大平底回波,制作出3條不同當量的曲線
▲DAC曲線,配合回波比較功能,使不同距離不同波幅的回波定量更簡便
▲多種不同的顯示顏色搭配方案,滿足不同使用場景和習慣的需求
▲存儲500組曲線及波形,滿足不同探傷工藝應用及探傷數據存檔的需求
?
?
功能 |
存儲 |
AWS D1.1/D1.5 |
API 5UE |
曲面修整 |
裂紋測高 |
閘門功能 |
自動凍結 |
頻譜顯示 |
網絡投影 |
TCG |
網絡通信 |
測厚功能 |
頻帶 |
9006P |
300 |
— |
— |
— |
— |
— |
(選) |
(選) |
(選) |
(選) |
(選) |
(選) |
0.5-10,7檔可選 |
9008P |
300 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
(選) |
(選) |
(選) |
(選) |
0.5-15,9檔可選 |
9009P |
500 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
0.5-20,11檔可選 |
