產品特點:

投影屏成像為正像，符合測量習慣；

非球面聚光鏡照明系統，讓投影屏視場明亮勻稱，減少測量誤差，精度更有保證；

采用進口飛利浦長壽命鹵鎢燈，滿足長時間使用的需求；

軸流風機雙向散熱，提供超強散熱能力；

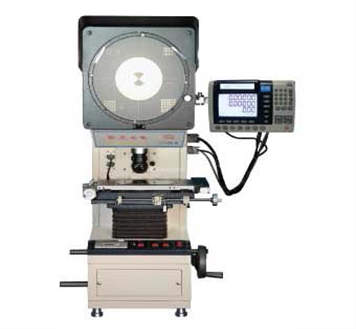

JT12A-B帶有DS600多功能數顯表；

產品用途：

本儀器是光、機、電、算一體化的精密測量儀器，廣泛地應用于機械制造業、儀器儀表業、鐘表行業和電子工業等有關廠礦的計量室和車間，能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀、絲攻等各種刀具、工具和零件。

技術參數

投影屏尺寸：φ300mm????? 投影屏旋轉范圍：0°～360°

旋轉角度顯示當量：1′????? 旋轉角度準確度：6′

工作臺尺寸：340mm×152mm

X坐標行程：0～150（mm），顯示當量0.001（mm）

Y坐標行程：0～50（mm），顯示當量0.001（mm）

Z坐標行程：0～90（mm）（調焦行程）

儀器準確度： （4+L/25）μm，

式中L為測量長度,單位：mm

工作臺承重：5kg

照明光源：透射照明12V 100W鹵鎢燈

????????????????? 反射照明24V 150W鹵鎢燈

放大倍率誤差：0.08％

儀器使用環境：室溫20℃±5℃，相對濕度不應超過60%

外形尺寸：694X380X1058（mm）

主機重量：135kg

電源說明：儀器額定電壓為220V/110V,頻率50HZ/60HZ
